1   伊顿UPS 9PX产品简介

9PX系列产品是伊顿公司2012年最新推出适应IT机房的高端系列中小容量功率的不间断电源产品，整个系列包含5/6/8/11KVA，共四个功率段，7个机型。旨在机房IT设备中提供更高质量电源，同时意在替代目前该功率段的部分产品，例如5/6KVA：Eaton9135； 4/5KVA：Eaton MX；7/11KVA：Eaton EX RT；7.5K/10KVA： Eaton9140。9PX不仅在功率段覆盖这些产品，更加在功能上和性能上取优于各个产品，是Eaton新一代IT类高端系列产品。


2   9PX产品技术描述

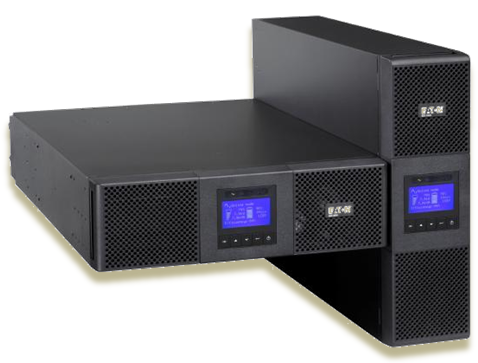

（1）产品外观

Eaton 9PX UPS

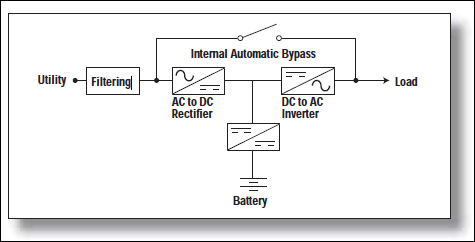

（2）系统框图



（3）运行方式
在线的/全自动的UPS 将有以下的运行模式：
a. 正常模式:  整流器/充电器从AC得到电源，经过整流滤波后得到 DC 电压并且提供给逆变器，同时给电池充电.逆变器把整流滤波后得到的直流电转变为交流电提供给关键的负载.
b. 经济模式：当市电输入稳定可靠时，将转由旁路进行供电，以提高整体的效率，并实时侦测市电状况，发现有不稳定状况即刻切换回相应模式，以保证负载没有任何断电，该功能默认禁止，通过LCD设置。
c. 紧急模式:  当市电故障时,逆变器会从电池得到能量继续给负载提供电源.
d. 旁路模式:如果发生过载，负载短路或内部故障，UPS就会转到自动旁路
e. 模式由市电给负载供电.如果上述故障现象消失后，会从旁路状态自动转回到正常状态供电.
f. 维护旁路模式:维护旁路是为了对系统进行断电维修且继续给负载供电的旁路维护旁路开关一般是“先通后断”型式的开关.
g. 电压和频率转换器: UPS可以接受宽泛的输入电压和频率并且产生出所需要的输出电压和频率

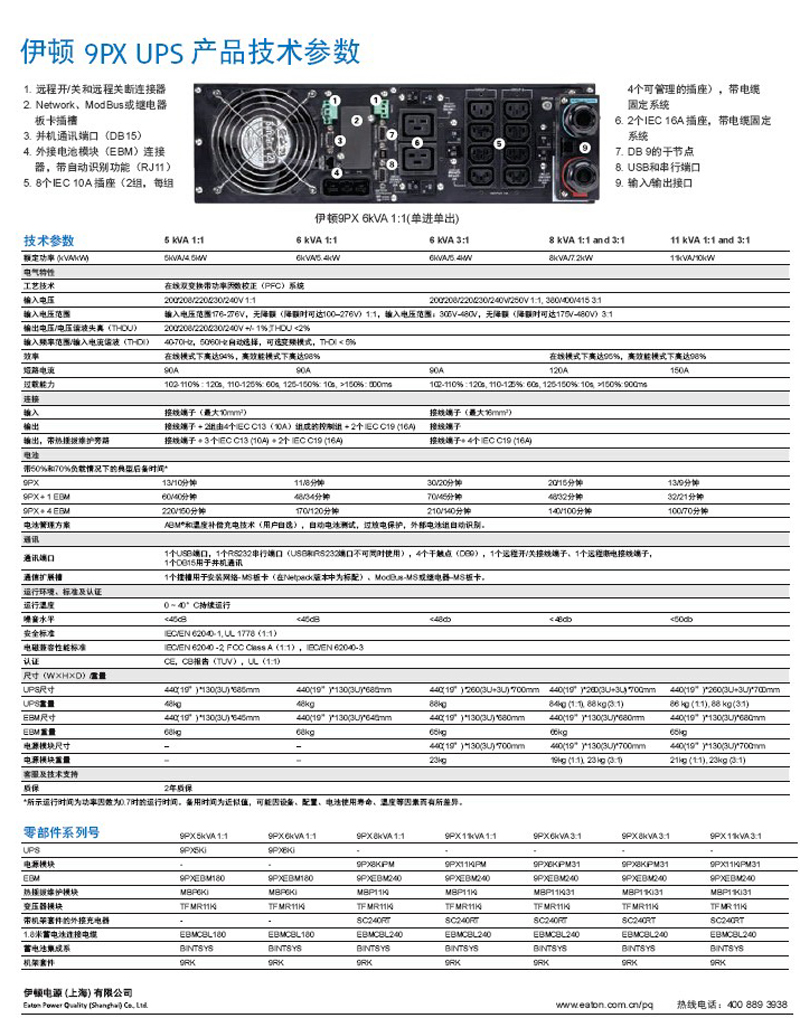

（4）产品技术指标
